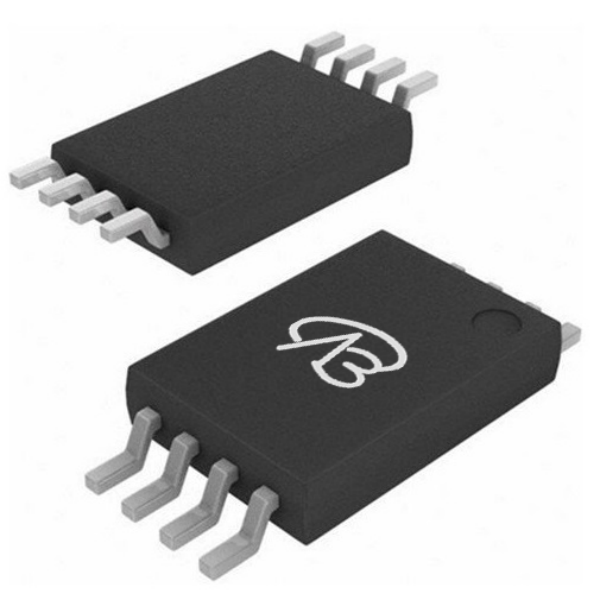

AP9938GEO-HF-VB一种Common Drain-N+N沟道TSSOP8封装MOS管
2024-12-23
### AP9938GEO-HF-VB 产品简介
AP9938GEO-HF-VB 是一款采用TSSOP8封装的双通道（Common Drain-N+N-Channel）MOSFET。它具有低导通电阻和高效率的特点，适用于需要控制电流和功率的电路设计。
### AP9938GEO-HF-VB 详细参数说明
- **封装 (Package)：** TSSOP8
- **配置 (Configuration)：** 双通道，Common Drain-N+N-Channel
- **漏源电压 (VDS)：** 20V
- **栅源电压 (VGS)：** ±20V
- **阈值电压 (Vth)：** 0.5~1.5V
- **导通电阻 (RDS(ON))：**
- 32mΩ @ VGS = 2.5V
- 22mΩ @ VGS = 4.5V
- **漏极电流 (ID)：** 6.6A
- **技术 (Technology)：** 沟槽技术 (Trench)
### AP9938GEO-HF-VB 应用领域和模块示例
AP9938GEO-HF-VB 在以下领域和模块中有广泛的应用：
1. **电源管理和电池保护：**
作为电池保护电路中的关键部件，AP9938GEO-HF-VB 可以有效地控制电池充放电过程中的电流，并提供高效的电源管理功能。其低导通电阻特性确保在电路中的能量损耗最小化。
2. **电动工具和家电控制：**
在电动工具、家用电器和工业设备的功率控制和驱动电路中，AP9938GEO-HF-VB 可以用作开关器件，实现高效率的能量转换和精确的电流控制。例如，在电动工具中，它可以确保电机驱动系统的高效运行和长时间的使用寿命。
3. **电源逆变器和DC-DC转换器：**
在电源逆变器和DC-DC转换器中，AP9938GEO-HF-VB 可以用来实现电压变换和功率调节，适用于便携式设备、无线通信和工业自动化等多种应用场景。其快速开关速度和低电阻特性使其成为高效能量转换的理想选择。
4. **汽车电子系统：**
在汽车电子系统中，AP9938GEO-HF-VB 可以用于车辆的动力管理、照明控制、电池管理和电动机控制等多个方面。其高性能和可靠性能够满足汽车环境的严苛要求，确保系统的稳定性和安全性。
综上所述，AP9938GEO-HF-VB 是一款功能强大的MOSFET，适用于多种需要高效能电源管理和电流控制的应用领域，包括电池保护、电动工具、电源逆变器和汽车电子系统等。
