MMBF170-VB一款N沟道SOT23封装MOSFET应用分析
2024-02-22

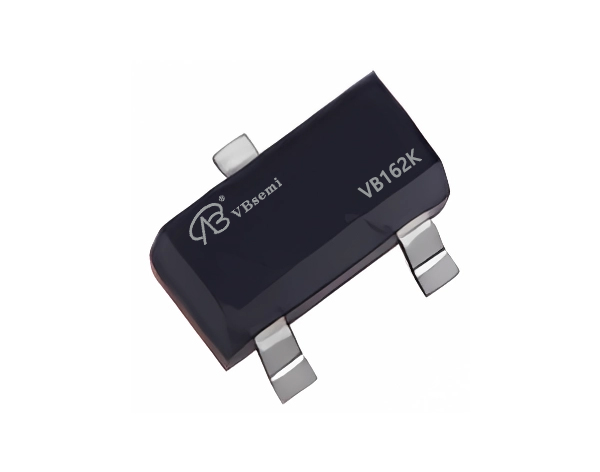

型号: MMBF170-VB
丝印: VB162K
品牌: VBsemi
参数: N沟道, 60V, 0.3A, RDS(ON) 2800mΩ @ 10V, 3000mΩ @ 4.5V, 20Vgs (±V); 1.6Vth (V)
封装: SOT23
详细参数说明和应用简介：
1. 沟道类型：N沟道
- 这表示这是一种N沟道MOSFET，通常用于电子设备中，特别是需要控制正电压电源的应用。
2. 额定电压 (VDS)：60V
- 这是沟道MOSFET能够承受的最大电压，表示它适用于需要处理高达60V的电路。
3. 额定电流 (ID)：0.3A
- 这是沟道MOSFET的额定电流，表示它可以处理的小电流负载。
4. 静态漏极-源极电阻 (RDS(ON))：
- RDS(ON)是沟道MOSFET的导通状态下的电阻。在10V的情况下，它的电阻为2800mΩ，而在4.5V的情况下为3000mΩ。这表明在导通状态下，它的电阻相对较高，适用于小功率应用。
5. 栅源电压额定值 (Vgs)：20V (±V)
- 这表示栅源电压的额定范围为正负20V。栅源电压用来控制MOSFET的导通和截止状态。
6. 阈值电压 (Vth)：1.6V
- 这是沟道MOSFET的阈值电压，表示需要应用在栅极上的电压，以使器件开始导通。
应用简介：
这种型号的N沟道MOSFET通常用于小功率应用，包括但不限于以下领域和模块：
1. 信号开关：由于其较低的电流和电压能力，它适用于小功率信号开关应用，例如音频信号开关。
2. 电源开关：在低功率电源管理电路中，它可以用于开关电源以实现能效提升。
3. 信号放大器：它可用于小功率信号放大器的输入阻抗匹配。
4. 电流源：在小电流源电路中，它可用于稳定输出电流。
总之，这种型号的N沟道MOSFET适用于需要小功率开关和信号控制的应用，但不适用于高功率应用，因为其电流和电压能力有限。
